2.3 收音機模塊的硬件設計

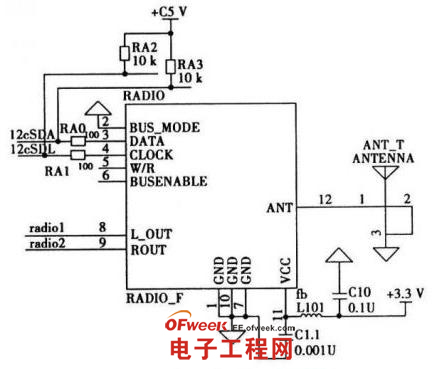

　　調頻87.5 MHz～108 MHz的數字調諧收音機模塊，使用了便攜式、低功耗調頻立體聲收音機芯片TEA5767HN。工作電壓低，需要很少并且低價的外圍電路。由于集成了低噪聲RF輸入放大器，具有高靈敏度;自由調節的立體聲解碼器，調諧系統的鎖相環合成器。通過引腳BUSMODE有兩種總線可以選擇：I2C總線和3線總線。本系統選用了I2C總線，即把BUSMODE設置為O。圖4為TEA5767HN的硬件設計電路。

　　3 系統軟件設計

　　設計一個USB系統，要想使其正常工作，就要進行軟件的設計。車載MP3的系統軟件設計分為三部分：(1)USB外設端的單片機固件(Firm-ware)程序;(2)主機操作系統上的客戶驅動程序;(3)主機應用軟件。單片機固件響應各種來自系統的USB標準請求，完成各種數據的交換工作和事件處理;客戶驅動程序則讓主機可以識別USB設備，并通過應用軟件來讀取USB設備，完成通信功能;主機應用軟件通過客戶驅動程序與系統USB(USB Device Interface)進行通信，由系統產生USB數據的傳送動作。包括檢測枚舉程序、中斷服務、人機接口、文件操作函數集、FAT文件系統函數集、USB協議層、硬件提取層、數據轉換程序。

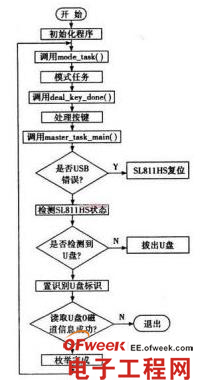

　　3.1 車載MP3的系統設計工作流程描述

　　3.2 端點配置階段程序設計

　　前面已經提到固件的程序結構框架可基于中斷或基于查詢方式，這里以查詢方式為例。對于一個USB Mass Storage設備而言，必須支持3個端點的數據處理。

　　(1)O號端點：控制端點用于控制傳輸，主機通過與端點O相對應的管道來讀取設備描述符，完成對設備地址的設置，并完成配置。此端點為雙向數據傳輸端點。

　　(2)兩個非O端點：批量傳輸端點。這種端點為單向數據傳輸端點，分別為Bulk-In端點和Bull-Out端點。
